T-pattern globe valve
T-pattern globe valve được lựa chọn theo service condition, pressure class, vật liệu và yêu cầu vận hành. Cấu hình cuối cùng phải khớp datasheet dự án.
YINKE VALVE · GIẢI PHÁP DỰ ÁN

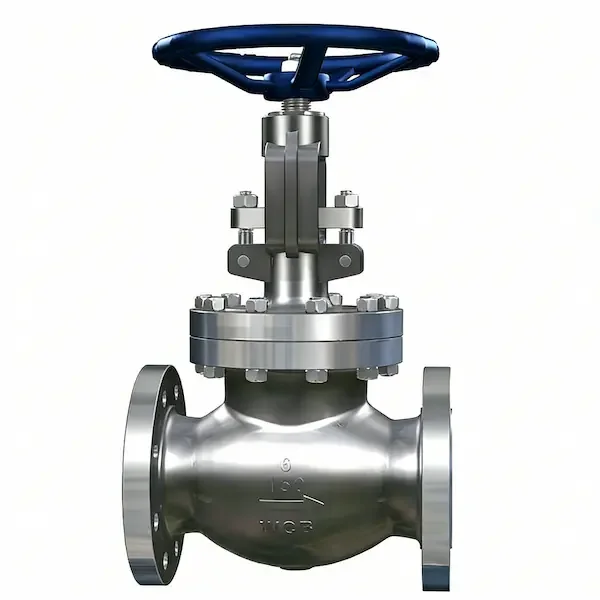

Van cầu công nghiệp
Van cầu công nghiệp dùng cho đóng ngắt và một sdịch vụđiều tiết. Đường dòng đổi hướng qua seat tạo khả năng kiểm soát tốt nhưng làm pressure drop cao hơn van cổng.
Tiêu chuẩnAPI / ASME / ISO
Hồ sơ dự ánDatasheet, GA, ITP, reports
API / ASMEThiết kếtheo specification
Material TraceabilityMTC và heat number
Inspection & TestingThực hiện theo ITP và PO
Project DocumentationDatasheet, GA, ITP, reports
Danh mục sản phẩm
Sản phẩm và phạm vi ứng dụng
Van cầu công nghiệp dùng cho đóng ngắt và một sdịch vụđiều tiết. Đường dòng đổi hướng qua seat tạo khả năng kiểm soát tốt nhưng làm pressure drop cao hơn van cổng.
Danh mục bao gồm các cấu hình phổ biến đểksư và bộ phận mua hàng so sánh kết cấu, vật liệu, kiểu kết nối, phương thức vận hành và phạm vi ứng dụng.
Thông tin cần gửi cùng RFQ
Vui lòng cung cấp size, pressure class hoặc PN, vật liệu thân và trim, seat, kiểu kết nối, phương thức vận hành, môi chất, áp suất, nhiệt đểvà tiêu chuẩn áp dụng. Đối với van thay thế gửi thêm face-to-face, flange standard, ảnh nameplate hoặc bản vẽhiện có.
Nguyên lý và vai trò trong hệ thống
Đĩa van di chuyển tuyến tính về phía seat. Cấu trúc này tạo khả năng đóng ngắt tốt và có thểđiều tiết trong giới hạn thiết kế nhưng tổn thất áp suất thường cao hơn van cổng.
Không nên chọn van chỉttên sản phẩm. Trong một dự án thực t cùng một tên có thể bao gồm nhiều body construction, seat arrangement, end connection và test scope. Vì vậy, bước đầu tiên là xác nhận chức năng trên P&ID và điều kiện process trên datasheet.
Cấu hình sản phẩm
Các lựa chọn thường gặp
Mỗi cấu hình phù hợp với một nhóm điều kiện vận hành khác nhau. Lựa chọn cuối cùng cần dựa trên service condition, piping class và datasheet dự án.
Y-pattern globe valve
Y-pattern globe valve được lựa chọn theo service condition, pressure class, vật liệu và yêu cầu vận hành. Cấu hình cuối cùng phải khớp datasheet dự án.
Angle globe valve
Angle globe valve được lựa chọn theo service condition, pressure class, vật liệu và yêu cầu vận hành. Cấu hình cuối cùng phải khớp datasheet dự án.
Bellow seal globe valve
Bellow seal globe valve được lựa chọn theo service condition, pressure class, vật liệu và yêu cầu vận hành. Cấu hình cuối cùng phải khớp datasheet dự án.
Forged steel globe valve API 602
Forged steel globe valve API 602 được lựa chọn theo service condition, pressure class, vật liệu và yêu cầu vận hành. Cấu hình cuối cùng phải khớp datasheet dự án.
Lợi ích kỹ thuật
Điểm mạnh khi chọn đúng cấu hình
- Kiểm soát dòng tốt hơn van cổng
- Hành trình tuyến tính dễ quan sát
- Có thểdùng cho steam, condensate và process
- Nhiều lựa chọn trim, bellow seal và actuator
Lợi ích chỉđạt được khi van được sizing đúng, vật liệu tương thích và installation tuân theo drawing, flow arrow và procedure của dự án.
Thông stham khảo
Dữ liệu phải xác nhận
Body patternT, Y hoặc angle pattern
DiscPlug, needle, parabolic hoặc composition disc
Flow directionTheo thiết kếvà service condition
Stem sealingPacking hoặc bellow seal
OperationHandwheel, pneumatic hoặc electric khi có product family thật
Phạm vi cuối cùng được xác nhận theo datasheet, MTO, piping class và specification của dự án.
Quy trình lựa chọn
Năm nhóm câu hỏi trước khi phát hành RFQ
- Flow direction theo thiết kế
- Disc plug, needle hoặc parabolic
- Seat leakage và yêu cầu shutoff
- Packing thường hay bellow seal
- Chênh áp và lực vận hành
Với actuator, bổ sung torque, air supply hoặc electrical data, fail action, operating time, hazardous area và accessory list. Với check valve, bổ sung flow rate, orientation, cracking pressure và transient concern. Với forged valve, bổ sung pipe schedule và end preparation.
Tiêu chuẩn và kiểm tra
Code phải khớp phạm vi sản phẩm
BS 1873, API 602, ASME B16.34, API 598 và tiêu chuẩn dự án
RFQ nên tách rõ design standard, pressure-temperature rating, face-to-face, end standard, testing standard, fire-safe, fugitive emission, NACE, NDE, PMI, coating và third-party inspection. Không ghi một danh sách tiêu chuẩn chung rồi mặc định tất cả đều áp dụng.
Trước shipment, document dossier có thể gồm approved drawing, datasheet, ITP, material certificate, test report, coating report, dimensional report và packing list theo PO.
Ứng dụng
Điều kiện sdụng cần được rà soát theo từng line item
Steam và condensate
Kiểm tra fluid data, corrosion, pressure-temperature rating, operating frequency và yêu cầu an toàn trước khi chọn.
Dầu truyền nhiệt
Kiểm tra fluid data, corrosion, pressure-temperature rating, operating frequency và yêu cầu an toàn trước khi chọn.
Hóa chất và process
Kiểm tra fluid data, corrosion, pressure-temperature rating, operating frequency và yêu cầu an toàn trước khi chọn.
Hệ thống cần đóng ngắt hoặc điều tiết
Kiểm tra fluid data, corrosion, pressure-temperature rating, operating frequency và yêu cầu an toàn trước khi chọn.
Vật liệu và sealing
Không chọn vật liệu chỉtheo tên chung
Body grade chỉlà một phần. Ball, wedge, disc, stem, seat, packing, gasket, spring, bolting và hardfacing đều có thểquyết định khả năng làm việc. Với dịch vụăn mòn, cần chemical compatibility; với nhiệt đểcao, cần pressure-temperature rating; với sour service, cần yêu cầu NACE được xác định rõ.
Đối với coating, RFQ phải nêu surface preparation, paint system, color, DFT, area exclusion và repair procedure. Không nên hiểu “one coating” là một coat hay một hcoating nếu specification chưa làm rõ.
Bảo trì và lắp đặt
Những điểm dbị bỏ qua
- Kiểm tra flow arrow, orientation và access cho vận hành.
- Không truyền tải trọng đường ống vào body hoặc actuator.
- Tuân thủgasket, bolting, tightening sequence và welding procedure.
- Flush đường ống trước commissioning đểtránh debris làm hỏng seat.
- Lập spare parts list theo commissioning và thời gian vận hành dự kiến.
RFQ checklist
Dữ liệu giúp nhận báo giá nhanh và có thểso sánh
Gửi tag number, quantity, size, pressure class hoặc PN, type, end connection, body/trim/seat material, operation, service, design pressure, design temperature và required standards. Đính kèm datasheet, valve schedule, piping class, MTO hoặc drawing hiện hữu nếu đây là replacement.
Đối với package có actuator, ghi brand preference, voltage hoặc air pressure, fail action, control signal, enclosure, hazardous-area certification và accessories. Đối với yêu cầu tài liệu, nêu rõ ITP, MTC, NDE, PMI, coating, fire-safe certificate, third-party inspection và final dossier format.
Câu hỏi thường gặp
Giải đáp trước khi lựa chọn
Van cầu và globe valve có phải cùng loại không?
Đúng. Globe valve là tên tiếng Anh của van cầu.
Van cầu có dùng đểđiều tiết được không?
Có thểtrong phạm vi thiết kế Dịch vụcontrol chính xác cần control valve chuyên dụng.
Tại sao phải xác nhận chiều dòng?
Chiều dòng ảnh hưởng lực vận hành, ổn định đĩa và khả năng đóng kín tùy thiết kế
Gửi datasheet hoặc MTO để kiểm tra cấu hình
Chúng tôi rà soát phạm vi, điểm cần làm rõ và chuẩn bịbáo giá kỹ thuật theo line item.
